Série FJS
Cylindres interchangeables métriques
Série FJS
Caractéristiques
- Dix tailles d'alésage de 12 à 100 millimètres
- Longueurs de course standard : 5 à 100 millimètres
- Montage d'extrémité de tige filetée métrique ou en pouces
- Options de port NPT, BSP parallèle et BSP conique
- Embouts de tige : femelle avec méplats ou tige mâle avec méplats et contre-écrou
- Corps anodisés durs pour une résistance supérieure à la corrosion
- Pression nominale jusqu'à 150 psi
- Option piston magnétique pour la détection de la position du cylindre
- Gamme complète d'options de montage
Avantages techniques
- Roulements en PTFE et acier pour une excellente capacité de charge.
- Les tiges de piston en acier chromé dur ou en acier inoxydable améliorent la longévité.
- La graisse Magnalube-G prolonge la durée de vie du cylindre sur une large plage de températures.
- Les profils de capteurs ronds accueillent des interrupteurs sans supports de montage.
- Les cylindres sont interchangeables avec de nombreux actionneurs carrés et compacts d'autres fabricants.
Choisissez votre option
Série F
Vérins pneumatiques à corps rond à échange direct
Série F
Caractéristiques
- Disponible en 9 tailles d'alésage : 9⁄16, 3⁄4, 7⁄8, 1 1⁄16, 1 ¼, 1 ½, 1 ¾, 2, 2 ½ et 3 pouces
- Longueurs de course standard jusqu'à 32 pouces
- Courses étendues disponibles sur demande
- Tube de vérin pneumatique en acier inoxydable 304 étiré et poli pour un faible frottement et une longue durée de vie
- Joints de tige et de piston en U Buna-N
- Tiges de vérin standard en acier inoxydable 303, rectifiées, polies et brunies au rouleau
- Pression nominale de service pneumatique de 250 psi
- Option de piston magnétique disponible pour la détection de la position du cylindre
- De nombreuses options standards disponibles
Avantages techniques
- Les filetages de tige laminés aux deux extrémités renforcent les connexions client et la connexion interne du piston. La bague en bronze fritté imprégnée d'huile offre une excellente résistance à l'usure pour une longue durée de vie.
- Piston en aluminium haute résistance. Les unités à double effet intègrent un passage d'air sur l'ensemble du piston et de la zone d'étanchéité pour une réponse rapide et une puissance maximale.
Choisissez votre option
F-0313S01
Série F - Cylindres à alésage de 5/16"
F-0313S01
Ressort de rappel à simple effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 4"
Accessoires optionnels :
• Support de montage F-M117001
• F-M127001 Chape de tige
Poids de base : 0,03 lb.
Plus 0,02 lb par pouce de course
Choisissez votre option
F-0313S02
Série F - Cylindres à alésage de 5/16"
F-0313S02
Ressort de rappel à simple effet
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2" 2", 2-1/2", 3", 4"
Course maximale : 4"
Accessoires optionnels :
• Support de montage F-M117001
(avec support de nez avant)
• Support de montage F-M117002
(avec support de nez arrière)
• Support pivotant F-M129001
• F-M127001 Chape de tige
Poids de base : 0,04 lb.
Plus 0,02 lb par pouce de course
Choisissez votre option
F-0313R01
Série F - Cylindres à alésage de 5/16"
F-0313R01
Extension de ressort à simple effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2" 2", 2-1/2", 3", 4"
Course maximale : 4"
Accessoires optionnels :
• Support de montage F-M117002
• F-M127001 Chape de tige
Poids de base : 0,05 lb.
Plus 0,03 lb par pouce de course
Choisissez votre option
F-0313R02
Série F - Cylindres à alésage de 5/16"
F-0313R02
Extension de ressort à simple effet
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2" 2", 2-1/2", 3", 4"
Course maximale : 4"
Accessoires optionnels :
• Support de montage F-M117002
• Support pivotant F-M129001
• F-M127001 Chape de tige
Poids de base : 0,05 lb.
Plus 0,03 lb par pouce de course
Choisissez votre option
F-0313D01
Série F - Cylindres à alésage de 5/16"
F-0313D01
Double effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2" 2", 2-1/2", 3", 4"
Course maximale : 4"
Accessoires optionnels :
• Support de montage F-M117002
• F-M127001 Chape de tige
Poids de base : 0,05 lb.
Plus 0,01 lb par pouce de course
Choisissez votre option
F-0313D02
Série F - Cylindres à alésage de 5/16"
F-0313D02
Double effet
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2" 2", 2-1/2", 3", 4"
Course maximale : 4"
Accessoires optionnels :
• Support de montage F-M117002
• Support pivotant F-M129001
• F-M127001 Chape de tige
Poids de base : 0,06 lb.
Plus 0,01 lb par pouce de course
Choisissez votre option
F-0438S01

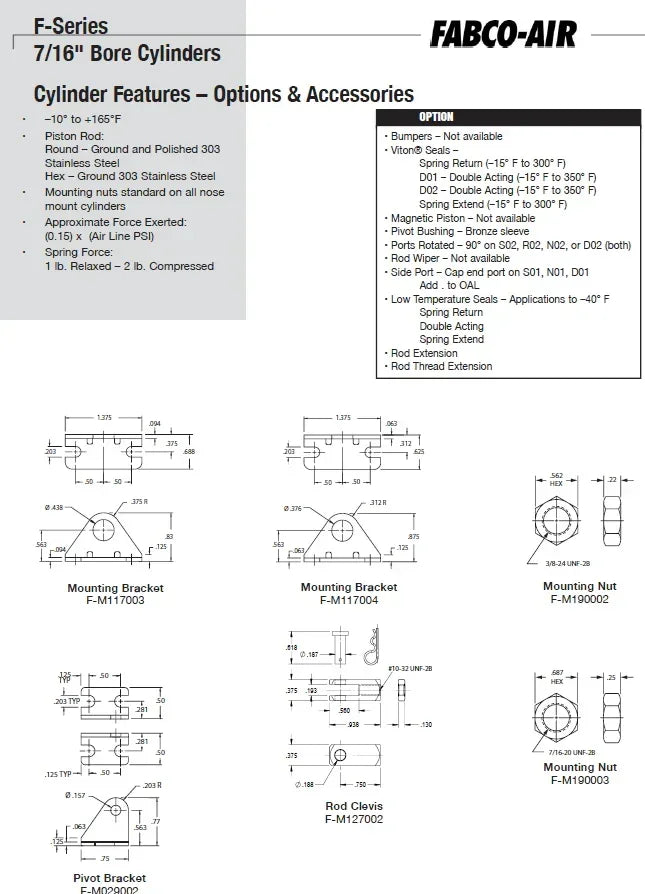

Série F - Cylindres à alésage de 7/16"
F-0438S01
Ressort de rappel à simple effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117004
• F-M127002 Chape de tige
Poids de base : 0,04 lb.
Plus 0,04 lb par pouce de course
Choisissez votre option
F-0438S02
Série F - Cylindres à alésage de 7/16"
F-0438S02
Ressort de rappel à simple effet
Support de pivot arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage avant F-M117004
• Support de montage arrière F-M117003
• F-M029002 Support pivotant
• F-M127002 Chape de tige
Poids de base : 0,04 lb.
Plus 0,04 lb par pouce de course
Choisissez votre option
F-0438R01
Série F - Cylindres à alésage de 7/16"
F-0438R01
Extension de ressort à simple effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• F-M127002 Chape de tige
Poids de base : 0,08 lb.
Plus 0,03 lb par pouce de course
Choisissez votre option
F-0438R02
Série F - Cylindres à alésage de 7/16"
F-0438R02
Extension de ressort à simple effet
Support de pivot arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• F-M029002 Support pivotant
• F-M127002 Chape de tige
Poids de base : 0,08 lb.
Plus 0,03 lb par pouce de course
Choisissez votre option
F-0438N01
Série F - Cylindres à alésage de 7/16"
F-0438N01
Ressort de rappel à simple effet
Support de nez avant
Non rotatif
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117004
• F-M127002 Chape de tige
Poids de base : 0,04 lb.
Plus 0,04 lb par pouce de course
Choisissez votre option
F-0438N02
Série F - Cylindres à alésage de 7/16"
F-0438N02
Ressort de rappel à simple effet
Support de pivot arrière
Non rotatif
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage avant F-M117004
• Support de montage arrière F-M117003
• F-M029002 Support pivotant
• F-M127002 Chape de tige
Poids de base : 0,04 lb.
Plus 0,04 lb par pouce de course
Choisissez votre option
F-0438D01
Série F - Cylindres à alésage de 7/16"
F-0438D01
Double effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 12"
Accessoires optionnels :
• Support de montage F-M117003
• F-M127002 Chape de tige
Poids de base : 0,07 lb
Plus 0,02 lb par pouce de course
Choisissez votre option
F-0438D02
Série F - Cylindres à alésage de 7/16"
F-0438D02
Double effet
Support de pivot arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4", 5"
Course maximale : 12"
Accessoires optionnels :
• Support de montage F-M117003
• F-M029002 Support pivotant
• F-M127002 Chape de tige
Poids de base : 0,08 lb.
Plus 0,02 lb par pouce de course
Choisissez votre option
F-0563S01
Série F - Cylindres à alésage de 9/16"
F-0563S01
Ressort de rappel à simple effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• F-M127002 Chape de tige
Poids de base : 0,06 lb.
Plus 0,05 lb par pouce de course
Choisissez votre option
F-0563S02
Série F - Cylindres à alésage de 9/16"
F-0563S02
Ressort de rappel à simple effet
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• Support pivotant F-M129002
• F-M127002 Chape de tige
Poids de base : 0,06 lb.
Plus 0,05 lb par pouce de course
Choisissez votre option
F-0563R01
Série F - Cylindres à alésage de 9/16"
F-0563R01
Extension de ressort à simple effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• F-M127002 Chape de tige
Poids de base : 0,08 lb.
Plus 0,04 lb par pouce de course
Choisissez votre option
F-0563R02
Série F - Cylindres à alésage de 9/16"
F-0563R02
Extension de ressort à simple effet
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• Support pivotant F-M129002
• F-M127002 Chape de tige
Poids de base : 0,08 lb.
Plus 0,04 lb par pouce de course
Choisissez votre option
F-0563N01
Série F - Cylindres à alésage de 9/16"
F-0563N01
Ressort de rappel à simple effet
Support de nez avant
Non rotatif
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• F-M127002 Chape de tige
Poids de base : 0,06 lb.
Plus 0,05 lb par pouce de course
Choisissez votre option
F-0563N02
Série F - Cylindres à alésage de 9/16"
F-0563N02
Ressort de rappel à simple effet
Support de pivot arrière
Non rotatif
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 6"
Accessoires optionnels :
• Support de montage F-M117003
• Support pivotant F-M129002
• F-M127002 Chape de tige
Poids de base : 0,06 lb.
Plus 0,05 lb par pouce de course
Choisissez votre option
F-0563D01
Série F - Cylindres à alésage de 9/16"
F-0563D01
Double effet
Support de nez avant
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 12"
Accessoires optionnels :
• Support de montage F-M117003
• F-M127002 Chape de tige
Poids de base : 0,09 lb.
Plus 0,02 lb par pouce de course
Choisissez votre option
F-0563D02
Série F - Cylindres à alésage de 9/16"
F-0563D02
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 12"
Accessoires optionnels :
• Support de montage F-M117003
• Support pivotant F-M129002
• F-M127002 Chape de tige
Poids de base : 0,09 lb.
Plus 0,02 lb par pouce de course
Choisissez votre option
F-0563D04
Série F - Cylindres à alésage de 9/16"
F-0563D04
Support de pivot double nez ou arrière
Longueurs de course standard :
1/2", 1", 1-1/2", 2", 2-1/2", 3", 4"
Course maximale : 12"
Accessoires optionnels :
• Support de montage F-M117003
• Support pivotant F-M129002
• F-M127002 Chape de tige
Poids de base : 0,09 lb.
Plus 0,02 lb par pouce de course
