6600 LL
BONOMI AMÉRIQUE DU NORD
ROBINET À BILLE SOUDÉ AVEC JOINT EN ACIER AU CARBONE
Vanne à boisseau sphérique filetée monocoque en acier au carbone FNPT, soudée hermétiquement avec poignée de verrouillage, passage intégral.
• La pression de travail est de 2000 psi (1/4" à 2") - 200 psi de vapeur.
• Plage de température -40°F à 450°F.
• Garniture de tige auto-ajustable.
• Conception de tige anti-éclatement.
• 100 % testé à l'air sous l'eau à 80 psi.
• Patin de montage pour actionneur.
• Sièges TFE remplis à 25 % de carbone.
• Garniture de tige en graphite.
• Conception ignifuge.
• NACE MR 0175.
6600LL : taille 1/4” à 2”.
Choisissez votre option
2200 SRL
BONOMI AMÉRIQUE DU NORD
ROBINET À BILLE EN ACIER INOXYDABLE
Levier de rappel à ressort Deadman, acier inoxydable, vanne à boisseau sphérique filetée FNPT, passage intégral.
• Plage de température -40°F à 450°F.
• Pression de travail jusqu'à 1000 psi 1/4" - 2" et 800 psi 2-1/2" - 4".
• Tige anti-éclatement.
• Levier de rappel à ressort réglable.
• Conception antistatique.
• Connexions ANSI B1.20.1.
2200 SRL : taille 1/4” à 4”.
Choisissez votre option
380S
BONOMI AMÉRIQUE DU NORD
MINI VANNE À BILLE
Vanne à boisseau sphérique en acier inoxydable série mini, port standard.
• Pression nominale 800 psi WOG.
• Température -4°F à +350°F.
• Joint torique de tige, joint PTFE.
• Sièges en PTFE.
• Corps, bille et tige en acier inoxydable.
• Poignée à levier à coin.
• Connexions ANSI B1.20.1.
380S : Fileté FNPT - taille 1/4” à 1/2”.
380SM : Fileté MNPT x FNPT - taille 1/4” à 1/2”.
Choisissez votre option
380SM
BONOMI AMÉRIQUE DU NORD
MINI VANNE À BILLE
Vanne à boisseau sphérique en acier inoxydable série mini, port standard.
• Pression nominale 800 psi WOG.
• Température -4°F à +350°F.
• Joint torique de tige, joint PTFE
• Sièges en PTFE.
• Corps, bille et tige en acier inoxydable.
• Poignée à levier à coin.
• Connexions ANSI B1.20.1.
380S : Fileté FNPT - taille 1/4” à 1/2”.
380SM : Fileté MNPT x FNPT - taille 1/4” à 1/2”.
Choisissez votre option
511SL
BONOMI AMÉRIQUE DU NORD
ROBINET À BILLE D'ÉCHAPPEMENT DE SÉCURITÉ EN ACIER INOXYDABLE
Robinet à boisseau sphérique de sécurité en acier inoxydable.
• Port complet, tailles 1/2” à 3/4.
• Pression de service - 400 psi service d'air.
• Plage de température : -20 °F à 450 °F.
• Corps CF8M.
• Conception de tige anti-éclatement.
• Levier de verrouillage standard (poignée ovale en option).
• TFM 4215 sièges.
• 100 % testé à l'air sous l'eau à 80 psi.
511SL-SSBM : 511SL avec silencieux fritté en acier inoxydable.
511SOHL : 511SL avec poignée ovale.
Choisissez votre option
610 LL FNPT - 611 LL SW
BONOMI AMÉRIQUE DU NORD
Robinet à boisseau sphérique 3 pièces, avec levier de verrouillage à loquet, passage intégral.
• Pression nominale 1/4” à 2” 1000 psi, 2 1/2” à 4” 800 psi - 150 psi vapeur.
• Plage de température -40°F + 440°F.
• Tige anti-éclatement, emballage de tige à anneau en V multicouche réglable.
• Sièges TFM 1600, garniture et rondelle de butée en PTFE.
610 LL : FILETAGE FNPT - taille 1/4” à 4”.
611 LL : SOUDURE À EMBOÎTEMENT - taille 1/4” à 4”.
Choisissez votre option
710LL FNPT - 711LL SW
BONOMI AMÉRIQUE DU NORD
Robinet à boisseau sphérique 3 pièces, avec levier de verrouillage à loquet, passage intégral.
• Pression nominale 1/4” à 2” 1000 psi, 2 1/2” à 4” 800 psi - 150 psi vapeur.
• Plage de température -40°F + 440°F.
• Tige anti-éclatement, emballage de tige à anneau en V multicouche réglable.
• Sièges TFM 1600, garniture et rondelle de butée en PTFE.
610 LL : FILETAGE FNPT - taille 1/4” à 4”.
611 LL : SOUDURE À EMBOÎTEMENT - taille 1/4” à 4”.
Choisissez votre option

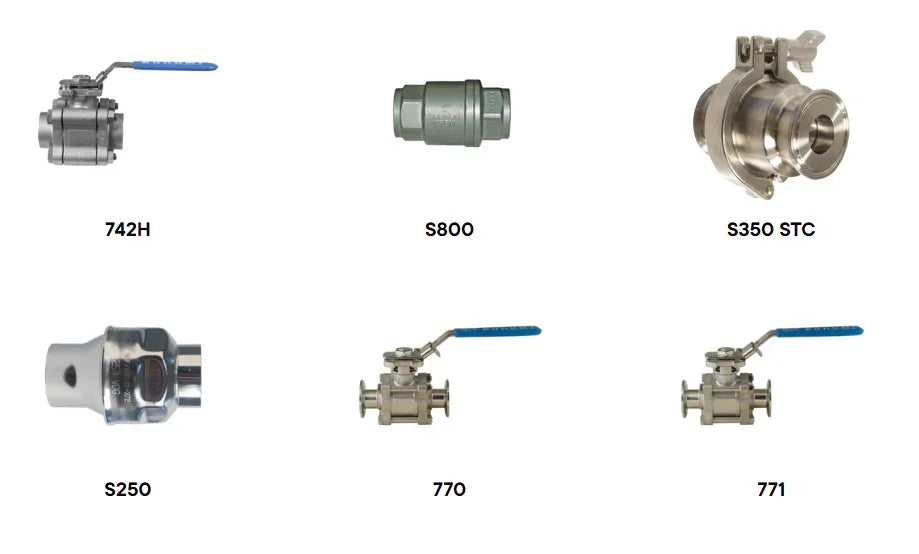

742H
BONOMI AMÉRIQUE DU NORD
BW
Robinet à boisseau sphérique à passage intégral 3 pièces en acier inoxydable à montage direct haute pression et haute température avec levier de verrouillage.
• Haute pression jusqu'à 3600 psi.
• Plage de température : +150°F à 500°F.
• Température élevée jusqu'à 500 °F max.
• Montage direct sur tige ISO 5211/carrée.
• Sièges PEEK.
• Poignée de verrouillage à loquet standard.
• Conforme aux normes ANSI B16.34, ANSI B1.20.1 en matière de profondeur de filetage, NACE MR0175.
740H (NPT) - 741LL (SW) - 742LL (BW) : taille 1/4” à 1”.
Choisissez votre option
S800
BONOMI AMÉRIQUE DU NORD
CLAPET ANTI-RETOUR
Clapet anti-retour à ressort en ligne de grande capacité en acier inoxydable, fileté FNPT.
• Pression nominale : taille 1/4” à 2” 800 WOG - 2 1/2” à 3” 600 WOG.
• 125 WSP vapeur saturée.
• Large plage de température : -4°F à 210°F.
• Connexions ANSI B1.20.1.
• Siège en PTFE souple pour une fermeture étanche aux bulles, à ressort pour une action d'assise rapide.
• Faible pression de craquage 1/2 psi.
• Profil d’écoulement conçu pour minimiser les pertes de charge.
• Étanchéité parfaite aussi bien à haute qu'à basse pression.
• Résistant à la corrosion - excellent pour une utilisation sur des produits chimiques.
• Tige et disque à double guidage.
S800 : taille 1/4” à 3”.
S800FV : CLAPET DE PIED en acier inoxydable - taille 1/4” à 3”.
Choisissez votre option
S350 STC
BONOMI AMÉRIQUE DU NORD
CLAPET ANTI-RETOUR EN LIGNE AVEC EXTRÉMITÉS SANITAIRES
Clapet anti-retour en ligne en acier inoxydable avec extrémité triclamp sanitaire.
• Tailles de 1/2” à 4”.
• Pression de craquage de 1/2 psi.
• Corps, tige et disque en 316L usinés avec précision.
• Corps et composants internes polis 25 Ra.
• Bague d'étanchéité standard à ressort en acier inoxydable VITON®, option EPDM disponible.
• 150 PSI à 250 °F (environ 121 °C).
Choisissez votre option
S250
BONOMI AMÉRIQUE DU NORD
CLAPET ANTI-RETOUR
Clapet anti-retour en acier inoxydable à ressort en ligne de grande capacité, fileté FNPT.
• Pression nominale 250 WOG.
• Faible pression de craquage à 1/2 psi.
• Plage de température : -4°F à +302°F.
• Connexions ANSI B1.20.1.
• Siège FKM (Viton®) pour une fermeture étanche aux bulles, à ressort pour une action d'assise rapide.
• Profil d’écoulement conçu pour minimiser les pertes de charge.
• Acier inoxydable AISI 316 formé à froid, haute résistance à la corrosion.
S250 : taille 1/2” à 2”.
S250FV : CLAPET DE PIED en acier inoxydable - taille 1/2” à 2”.
Choisissez votre option
770
BONOMI AMÉRIQUE DU NORD
ROBINET À BILLE SANITAIRE EN ACIER INOXYDABLE
Robinets à boisseau sphérique sanitaires à passage intégral, montage direct en 3 pièces, en acier inoxydable, avec levier de verrouillage à loquet.
• Tampon à montage direct ISO 5211/tige carrée.
• Pression de service 1000 psi WOG (1/2” à 2”) 800 psi WOG (2 1/2” à 4”).
• Plage de température de -20 °F à 450 °F.
• Tige anti-éclatement.
• Dispositif antistatique.
• Polissage international jusqu'à Ra 15 microns.
• Connexions d'extrémité de type Tri-clamp.
• Les vannes à boisseau sphérique sont conformes aux normes : ISO 5211, ANSI B 16.11, MSS SP-25, MSS SP-55.
• Tige à double étanchéité à charge vive sans entretien.
• Conception de garniture de tige à charge vive.
770 : SANS REMPLISSAGE DE CAVITÉS - taille 1/2” à 6”.
771 : CAVITÉ REMPLIE - taille 1/2” à 6”.
Choisissez votre option
771
BONOMI AMÉRIQUE DU NORD
ROBINET À BILLE SANITAIRE EN ACIER INOXYDABLE
Robinets à boisseau sphérique sanitaires à passage intégral, montage direct en 3 pièces, en acier inoxydable, avec levier de verrouillage à loquet.
• Tampon à montage direct ISO 5211/tige carrée.
• Pression de service 1000 psi WOG (1/2” à 2”) 800 psi WOG (2 1/2” à 4”).
• Plage de température de -20 °F à 450 °F.
• Tige anti-éclatement.
• Dispositif antistatique.
• Polissage international jusqu'à Ra 15 microns.
• Connexions d'extrémité de type Tri-clamp.
• Les vannes à boisseau sphérique sont conformes aux normes : ISO 5211, ANSI B 16.11, MSS SP-25, MSS SP-55.
• Tige à double étanchéité à charge vive sans entretien.
• Conception de garniture de tige à charge vive.
770 : SANS REMPLISSAGE DE CAVITÉS - taille 1/2” à 4”.
771 : CAVITÉ REMPLIE - taille 1/2” à 4”.
Choisissez votre option

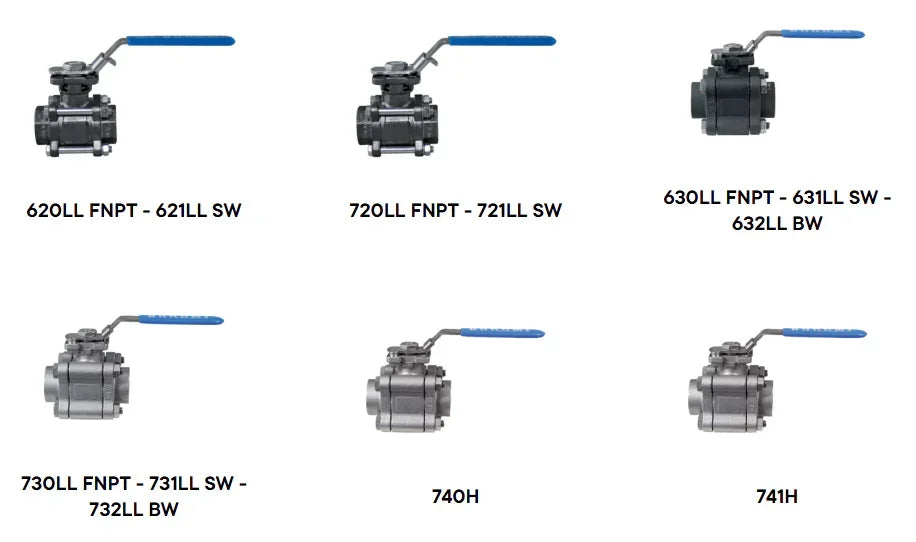

620LL FNPT - 621LL SW
BONOMI AMÉRIQUE DU NORD
Robinet à boisseau sphérique à montage direct en 3 pièces avec poignée de verrouillage à loquet, passage complet.
• Patin de montage/tige carrée ISO 5211.
• Tige anti-éclatement, garniture de tige réglable à anneau en V multicouche.
• Pression nominale 1/4” à 2” 1000 psi, 2 1/2” à 4” 800 psi - 150 psi vapeur.
• Plage de température -40°F à +440°F.
• Sièges TFM 1600, garniture et rondelle de butée en PTFE.
• Conception de garniture de tige à charge vive.
620 LL : FILETAGE FNPT - taille 1/4” à 4”.
621 LL : SOUDURE À EMBOÎTEMENT - taille 1/4” à 4”.
Choisissez votre option
720LL FNPT - 721LL SW
BONOMI AMÉRIQUE DU NORD
Robinet à boisseau sphérique à montage direct en 3 pièces avec poignée de verrouillage à loquet, passage complet.
• Patin de montage/tige carrée ISO 5211.
• Tige anti-éclatement, garniture de tige réglable à anneau en V multicouche.
• Pression nominale 1/4” à 2” 1000 psi, 2 1/2” à 4” 800 psi - 150 psi vapeur.
• Plage de température -40°F à +440°F.
• Sièges TFM 1600, garniture et rondelle de butée en PTFE.
• Conception de garniture de tige à charge vive.
720 LL : FILETAGE FNPT - taille 1/4” à 4”.
721 LL : SOUDURE À EMBOÎTEMENT - taille 1/4” à 4”.
Choisissez votre option
630LL FNPT - 631LL SW - 632LL BW
BONOMI AMÉRIQUE DU NORD
Robinets à boisseau sphérique à passage intégral 3 pièces hautes performances à montage direct avec levier de verrouillage.
• Tailles de classe 900 de 1/4” à 2”, tailles de classe 600 de 2 1/2” à 4”.
• Acier au carbone - 2220 psi, acier inoxydable - 2160 psi (1/4" - 2"), acier au carbone - 1480 psi, acier inoxydable - 1440 psi (2 1/2" - 4").
• Pression de vapeur de travail jusqu'à 250 psi.
• Plage de température : -50 °F à 550 °F.
• Patin de montage/tige carrée ISO 5211.
• Sièges à billes TFM-4215.
• Poignée de verrouillage à loquet standard.
• Conforme aux normes ANSI 16.34, ANSI B1.20.1 profondeurs de filetage, NACE MR0175.
• Résistant au feu selon API 607 1/4"-2" et conception résistante au feu 2 1/2" - 4".
• Bille et tige mises à la terre.
• Bille et tige en acier inoxydable 316 standard dans les modèles en acier au carbone.
640LL (NPT) - 641LL (SW) - 642LL (BW) : VANNE EN ACIER AU CARBONE AVEC SIÈGES PEEK - taille 1/4” à 4”.
740LL (NPT) - 741LL (SW) - 742LL (BW) : VANNE EN ACIER INOXYDABLE AVEC SIÈGES PEEK - taille 1/4” à 4”.
Choisissez votre option
730LL FNPT - 731LL SW - 732LL BW
BONOMI AMÉRIQUE DU NORD
Robinets à boisseau sphérique à passage intégral 3 pièces hautes performances à montage direct avec levier de verrouillage.
• Tailles de classe 900 de 1/4” à 2”, tailles de classe 600 de 2 1/2” à 4”.
• Acier au carbone - 2220 psi, acier inoxydable - 2160 psi (1/4" - 2"), acier au carbone - 1480 psi, acier inoxydable - 1440 psi (2 1/2" - 4").
• Pression de vapeur de travail jusqu'à 250 psi.
• Plage de température : -50 °F à 550 °F.
• Patin de montage/tige carrée ISO 5211.
• Sièges à billes TFM-4215.
• Poignée de verrouillage à loquet standard.
• Conforme aux normes ANSI 16.34, ANSI B1.20.1 profondeurs de filetage, NACE MR0175.
• Résistant au feu selon la norme API 607.
• Bille et tige mises à la terre.
• Bille et tige en acier inoxydable 316 standard dans les modèles en acier au carbone.
640LL (NPT) - 641LL (SW) - 642LL (BW) : VANNE EN ACIER AU CARBONE AVEC SIÈGES PEEK - taille 1/4” à 4”.
740LL (NPT) - 741LL (SW) - 742LL (BW) : VANNE EN ACIER INOXYDABLE AVEC SIÈGES PEEK - taille 1/4" à 4"
Choisissez votre option
740H
BONOMI AMÉRIQUE DU NORD
TNP
Robinet à boisseau sphérique à passage intégral 3 pièces en acier inoxydable à montage direct haute pression et haute température avec levier de verrouillage.
• Haute pression jusqu'à 3600 psi.
• Plage de température : +150°F à 500°F.
• Température élevée jusqu'à 500 °F max.
• Montage direct sur tige ISO 5211/carrée.
• Sièges PEEK.
• Poignée de verrouillage à loquet standard.
• Conforme aux normes ANSI B16.34, ANSI B1.20.1 profondeurs de filetage, NACE MR0175.
740H (NPT) - 741LL (SW) - 742LL (BW) : taille 1/4” à 1”.
Choisissez votre option
741H
BONOMI AMÉRIQUE DU NORD
TNP
Robinet à boisseau sphérique à passage intégral 3 pièces en acier inoxydable à montage direct haute pression et haute température avec levier de verrouillage.
• Haute pression jusqu'à 3600 psi.
• Plage de température : +150°F à 500°F.
• Température élevée jusqu'à 500 °F max.
• Montage direct sur tige ISO 5211/carrée.
• Sièges PEEK.
• Poignée de verrouillage à loquet standard.
• Conforme aux normes ANSI B16.34, ANSI B1.20.1 profondeurs de filetage, NACE MR0175.
740H (NPT) - 741LL (SW) - 742LL (BW) : taille 1/4” à 1”.
Choisissez votre option
955N (T) - 965N (L) PORT STANDARD
BONOMI AMÉRIQUE DU NORD
VANNE À BILLE 3 VOIES À MONTAGE DIRECT EN ACIER INOXYDABLE
Robinet à boisseau sphérique à trois voies en acier inoxydable à montage direct FNPT fileté, passage complet et réduit.
• La pression de travail est de 1000 psi (1/4” à 1”), 800 psi (1 1/4” - 3”).
• Plage de température de -20 °F à 450 °F.
• Garniture de tige auto-ajustable.
• Conception de tige anti-éclatement.
• 100 % testé à l'air sous l'eau à 80 psi.
• Patin de montage/tige carrée ISO 5211.
• Poignée de verrouillage.
955N - 965N : PORT STANDARD - taille 1/2” à 3”.
956N - 966N : FULL PORT - taille 1/4” à 2”.
Choisissez votre option
956N (T) - 966N (L) PASSAGE COMPLET
BONOMI AMÉRIQUE DU NORD
ROBINET À BILLE 3 VOIES À MONTAGE DIRECT EN ACIER INOXYDABLE
Robinet à boisseau sphérique à trois voies en acier inoxydable à montage direct FNPT fileté, passage complet et réduit.
• La pression de travail est de 1000 psi (1/4” à 1”), 800 psi (1 1/4” - 3”).
• Plage de température de -20 °F à 450 °F.
• Garniture de tige auto-ajustable.
• Conception de tige anti-éclatement.
• 100 % testé à l'air sous l'eau à 80 psi.
• Patin de montage/tige carrée ISO 5211.
• Poignée de verrouillage.
955N - 965N : PORT STANDARD - taille 1/2” à 3”.
956N - 966N : FULL PORT - taille 1/4” à 2”.
Choisissez votre option
97L-STC (L)
BONOMI AMÉRIQUE DU NORD
EXTRÉMITÉS SANITAIRES TRI-CLAMP À BILLE EN ACIER INOXYDABLE À 3 VOIES REMPLIES DE CAVITÉ ET À MONTAGE DIRECT
Robinet à boisseau sphérique à passage intégral à bride de type plaquette ANSI classe 150 à montage direct.
• Cavité remplie, acier inoxydable avec extrémités sanitaires Tri-Clamp.
• Pression nominale 1/2” à 1”-1000 psi, 1-1/2” à 2”-800 psi, 2-1/2” à 3”-600 psi, 4”-300 psi.
• Plage de température de -20 °F à 366 °F.
• Garniture de tige chargée en direct.
• Sièges et joints en RPTFE.
• Tous les composants externes sont en acier inoxydable.
• Patin de montage ISO 5211 avec tige carrée.
• Conception de garniture de tige à charge vive.
97L-STC - 97T-STC : taille 1/2” à 4”.
Choisissez votre option
97T-STC (T)
BONOMI AMÉRIQUE DU NORD
EXTRÉMITÉS SANITAIRES TRI-CLAMP À BILLE EN ACIER INOXYDABLE À 3 VOIES REMPLIES DE CAVITÉ ET À MONTAGE DIRECT
Robinet à boisseau sphérique à passage intégral à bride de type plaquette ANSI classe 150 à montage direct.
• Cavité remplie, acier inoxydable avec extrémités sanitaires Tri-Clamp.
• Pression nominale 1/2” à 1”-1000 psi, 1-1/2” à 2”-800 psi, 2-1/2” à 3”-600 psi, 4”-300 psi.
• Plage de température de -20 °F à 366 °F.
• Garniture de tige chargée en direct.
• Sièges et joints en R.PTFE.
• Tous les composants externes sont en acier inoxydable.
• Patin de montage ISO 5211 avec tige carrée.
• Conception de garniture de tige à charge vive.
97L-STC - 97T-STC : taille 1/2” à 4”.
Choisissez votre option
97L(L)
BONOMI AMÉRIQUE DU NORD
L-PORT
Vanne à boisseau sphérique à 3 voies à montage direct en acier inoxydable, corps en bloc, passage intégral.
• 1000 PSI WOG.
• Patin de montage ISO 5211.
• Garniture de tige à charge vive.
• Construction de carrosserie moulée par investissement et moulée au sable.
• Conforme aux normes internationales.
• Conceptions de ports en T, en L et en double L.
• Conception de garniture de tige à charge vive.
97L - 97T - 97X : taille 1/4” à 4”.
Choisissez votre option
97T
BONOMI AMÉRIQUE DU NORD
T-PORT
Vanne à boisseau sphérique à 3 voies à montage direct en acier inoxydable, corps en bloc, passage intégral.
• 1000 PSI WOG.
• Patin de montage ISO 5211.
• Garniture de tige à charge vive.
• Construction de carrosserie moulée par investissement et moulée au sable.
• Conforme aux normes internationales.
• Conceptions de ports en T, en L et en double L.
• Conception de garniture de tige à charge vive.
97L - 97T - 97X : taille 1/4” à 4”.
Choisissez votre option
97X
BONOMI AMÉRIQUE DU NORD
DOUBLE PORT EN L
Vanne à boisseau sphérique à 3 voies à montage direct en acier inoxydable, corps en bloc, passage intégral.
• 1000 PSI WOG.
• Patin de montage ISO 5211.
• Garniture de tige à charge vive.
• Construction de carrosserie moulée par investissement et moulée au sable.
• Conforme aux normes internationales.
• Conceptions de ports en T, en L et en double L.
• Conception de garniture de tige à charge vive.
97L - 97T - 97X : taille 1/4” à 4”.
Choisissez votre option
1300
BONOMI AMÉRIQUE DU NORD
BILLE D'INSTRUMENTATION EN ACIER INOXYDABLE
Boule d'instrumentation standard en acier inoxydable en 3 pièces, avec vanne à levier de verrouillage.
• Pression de travail jusqu'à 2000 psi.
• Plage de température de -15 °F à 400 °F.
• Patin de montage ISO 5211.
• Durée de vie extrêmement élevée.
• Extrémités de compression avec embouts traités thermiquement.
• Poignée de verrouillage à loquet.
1300 : taille 1/4” à 3/4”.
Choisissez votre option
97L150
BONOMI AMÉRIQUE DU NORD
L-PORT
Vanne à boisseau sphérique à 3 voies ANSI 150 à montage direct en acier inoxydable, corps en bloc, passage intégral.
• Bride à passage intégral ANSI 150.
• Patin de montage ISO 5211.
• Sièges et joints en TFE renforcés.
• Garniture de tige à chevrons multiples.
• Construction de carrosserie moulée par investissement et moulée au sable.
• Conforme aux normes internationales.
• 1000 PSI WOG.
• Conceptions de ports T et L.
97L150 - 97T150 : tailles 1/2” à 6”.
Choisissez votre option
97T150
BONOMI AMÉRIQUE DU NORD
T-PORT
Vanne à boisseau sphérique à 3 voies ANSI 150 à montage direct en acier inoxydable, corps en bloc, passage intégral.
• Bride à passage intégral ANSI 150.
• Patin de montage ISO 5211.
• Sièges et joints en TFE renforcés.
• Garniture de tige à chevrons multiples.
• Construction de carrosserie moulée par investissement et moulée au sable.
• Conforme aux normes internationales.
• 1000 PSI WOG.
• Conceptions de ports T et L.
97L150 - 97T150 : tailles 1/2” à 6”.
